PDF 下載接觸器參數
|
型號 |
ZLJM-500C/ □.A3 |
|
觸點形式 |
雙穩態磁保持 |
|
觸點負載 (阻性負載) |
500A×60VDC （DC-1） |
|
接觸壓降 |
Max.80mV @500A |
|
絕緣電阻 |
Min. 100MΩ at 500VDC |
|
介質耐壓（相互絕緣的導電部份） |
1000VAC 50 Hz/60 Hz (1 minute) |
|
吸合時間 |
最大. 30mSec. |
|
釋放時間 |
最大. 30mSec. |
|
主觸點最大彈跳時間 |
3mS |
|
脈沖寬度 |
0.5S~1S |
|
主觸點最大通斷能力 |
通斷1次4倍額定電流，時間5mS |
|
安裝方式 |
任意 |
|
工作制式 |
連續工作制 |
線圈參數
|
型號 |
線圈電壓(V) |
線圈工作電壓（V） |
吸合電壓（V） |
釋放電壓（V） |
啟動電流（A） |
線圈功率（W） |
|
ZLJM-500C/A3 |
12 |
0.8US～1.2US |
20%～80% |
20%～80% |
≤3.2 |
40 |
|
24 |
≤1.6 |
|||||
|
48 |
≤0.8 |
|||||
|
60 |
≤0.64 |
外形安裝尺寸及電路原理圖

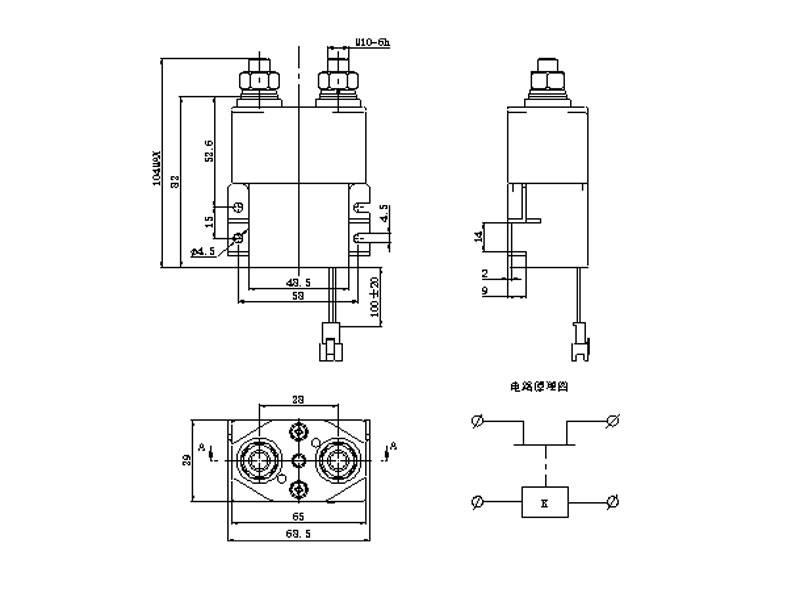

1、ZLJM-500C/□ A3

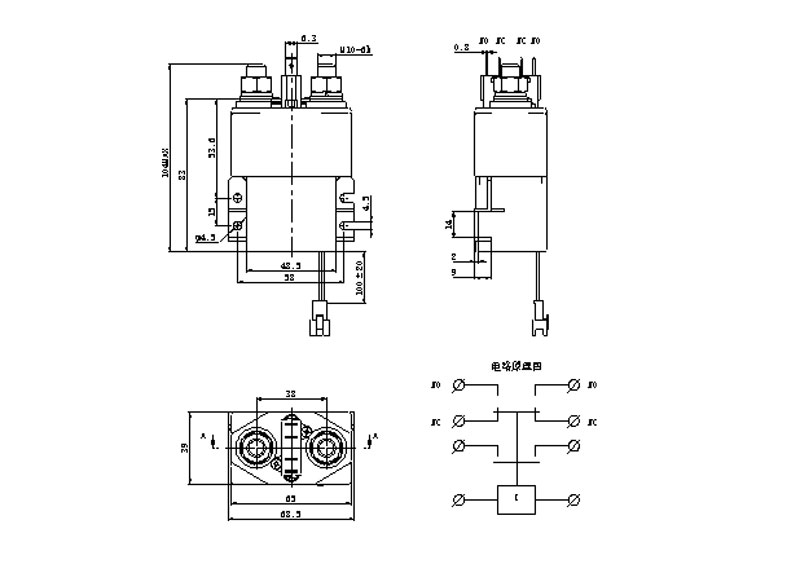

2、ZLJM-500C/□.S A3
|
尺寸（mm） |
未注尺寸公差（mm） |
|
0～30 |
±0.3 |
|
30～60 |
±0.5 |
|
60～100 |
±1 |
|
大于100 |
±2 |

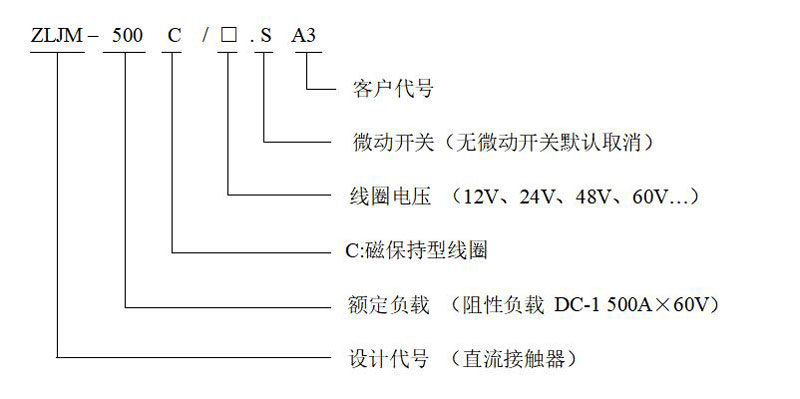

訂貨標記示例
例：ZLJM-500C/48.S A3；表示：磁保持直流接觸器，DC-1負載下額定電流為500A,線圈電壓DC48V ，帶輔助回路微動開關。
注：1. 產品線圈采取正、負脈沖激勵，激勵時間500ms≤t≤1s。線圈不能持續長期通電，操作頻率不得超過每分鐘6次，并且脈沖應是方波。正脈沖（“+”接電源正，“-”接電源負）使觸點閉合，負脈沖（“+”接電源負，“-”接電源正）使觸點斷開。線圈去激勵后，接觸器觸點狀態由產品內的永磁性磁鋼保持。
