PDF 下載■接觸器參數
|
型號 |
ZLJM-200C/ □ A3 |
|
觸點形式 |
雙穩態磁保持 |
|
觸點負載 (阻性負載) |
200A×60VDC （DC-1） |
|
接觸壓降 |
Max.80mV @200A |
|
絕緣電阻 |
Min. 100MΩ at 500VDC |
|
介質耐壓（相互絕緣的導電部份） |
1000VAC 50 Hz/60 Hz (1 minute)漏電流小于1mA |
|
吸合時間 |
最大30mSec. |
|
釋放時間 |
最大30mSec. |
|
脈沖寬度 |
0.5S~1S |
|
污染等級 |
III |
|
安裝方式 |
任意 |
|
工作制式 |
連續工作制 |
■線圈參數
|
型號 |
線圈電壓（V） |
線圈工作電壓（V） |
吸合電壓（V） |
釋放電壓（V） |
啟動電流（A） |
線圈功率（W） |
|
ZLJM-200C/A3 |
12 |
0.8Us～1.2Us |
≤70% |
20%～80% |
≤1.2 |
11 |
|
24 |
≤0.7 |
|||||
|
48 |
≤0.65 |
|||||
|
60 |
≤0.65 |

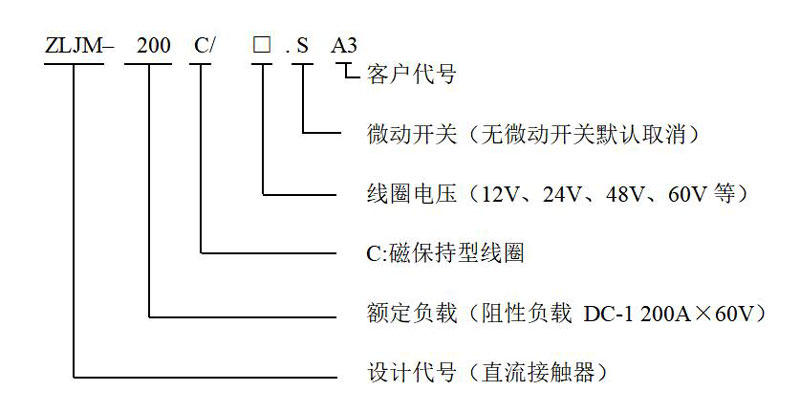

■產品型號釋義
例：ZLJM-200C/48.S；表示：磁保持直流接觸器，DC-1負載下額定電流為200A,線圈電壓DC48V ，帶輔助回路微動開關。
■外形安裝尺寸及電路原理圖

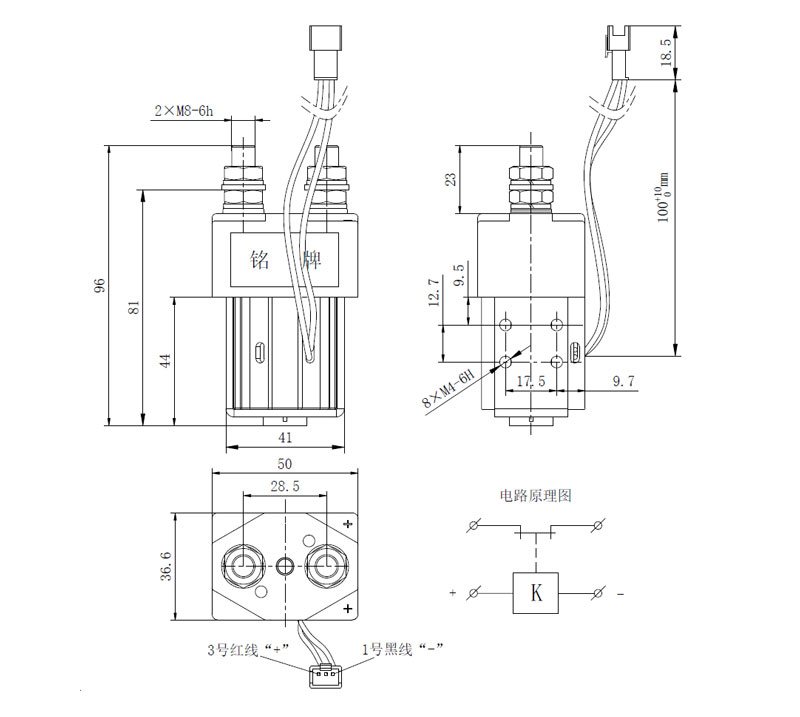

1.ZLJM-200C/□ A3

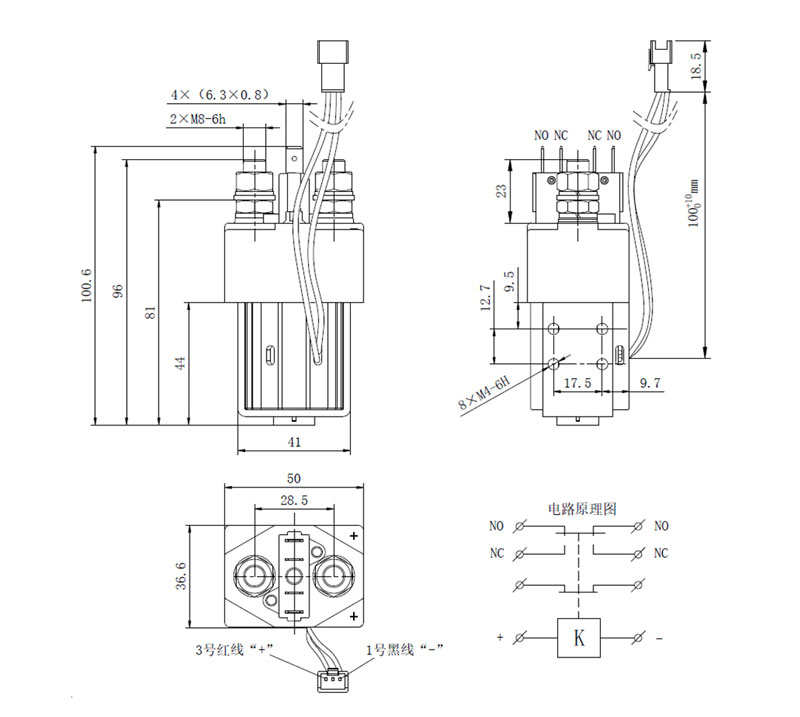

2.ZLJM-200C/□.SA3
|
尺寸（mm） |
未注尺寸公差（mm） |
|
0～30 |
±0.3 |
|
30～60 |
±0.5 |
|
60～100 |
±1 |
|
大于100 |
±2 |
注：1. 產品線圈采取正、負脈沖激勵，激勵時間500ms≤t≤1s。線圈不能持續長期通電，操作頻率不得超過每分鐘6次，并且脈沖應是方波。正脈沖（“+”接電源正，“-”接電源負）使觸點閉合，負脈沖（“+”接電源負，“-”接電源正）使觸點斷開。線圈去激勵后，接觸器觸點狀態由產品內的永磁性磁鋼保持。
