接觸器參數
型號 |
ZLJK-100 |
|
觸點參數 |
觸點形式 |
1H(SPST-NO) |
額定負載電流 |
100A |
|
最大切斷電流 |
1000A(48VDC)1 次 |
|
接觸壓降(初始) |
≤75mV@100A |
|
載流能力(@65℃) |
100A :持續 |
|
150A:1小時 |
||
175A:15分鐘 |
||
250A:5分鐘 |
||
300A 50秒 |
||
350A 30秒 |
||
450A 15秒 |
||
750A 7秒 |
||
耐沖擊 |
沖擊穩定性 |
ON 時:半正弦波,15ms,25G |
沖擊強度 |
半正弦波,6ms,50G |
|
耐振動 |
10-1000Hz,2.78G |
|
|
|
濕度 5%~95%RH(無結冰、凝露) |
產品安裝方式 |
任意 |
線圈參數(20℃)
線圈額定電壓 |
動作電壓 |
釋放電壓 |
最大工作電壓 |
線圈電阻 |
額定線圈功耗(W) |
12VDC(特規型) |
≤9VDC |
≥1VDC |
16VDC |
50(±10%)Ω |
2.9 |
24VDC(特規型) |
≤18VDC |
≥2VDC |
32VDC |
190(±10%)Ω |
3 |
12VDC(常規型) |
≤18VDC |
≥2VDC |
32VDC |
22(±10%)Ω |
6.5 |

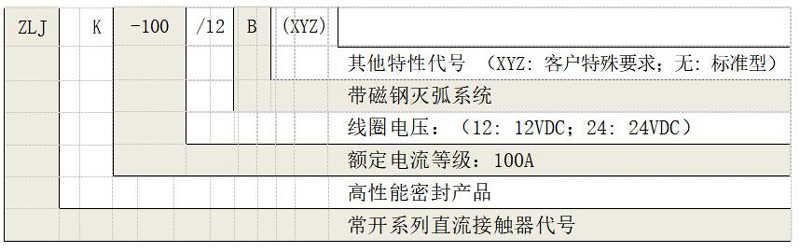

訂貨標記示例

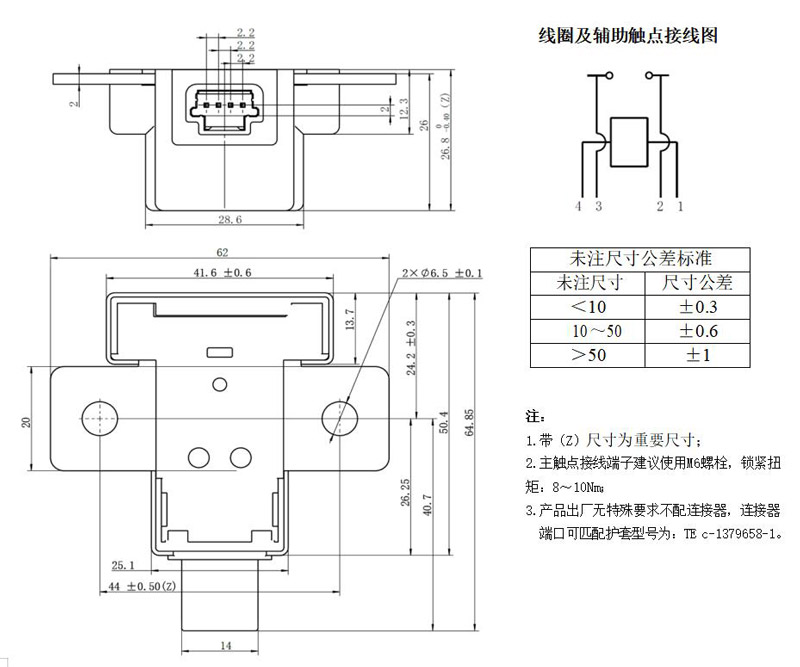

外形安裝尺寸圖及接線圖

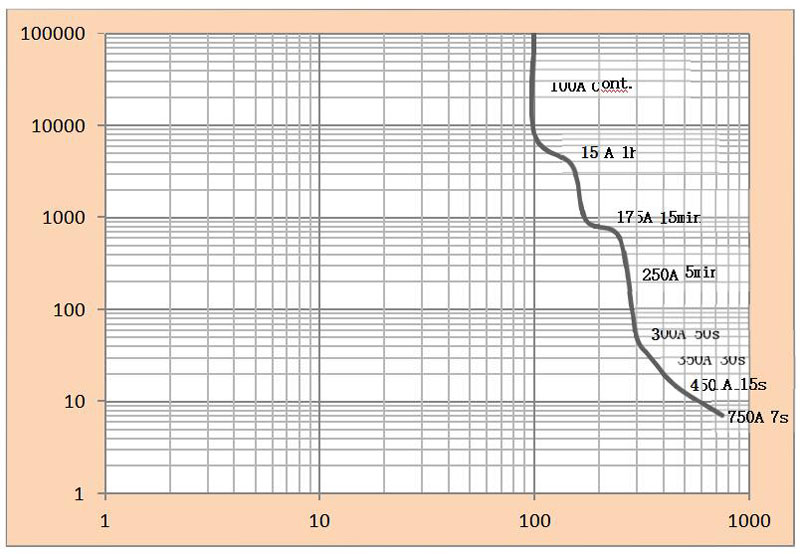

觸點載流能力參考曲線圖
注:以上數據在環境溫度為 85℃,導線截面積≥25mm2條件下測得。數據僅作參考,請勿直接用于選擇熔斷器。

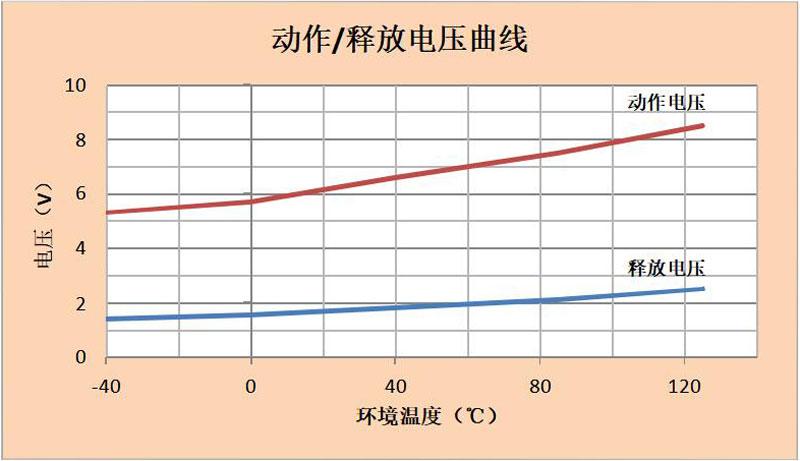

注:以上數據為隨機抽取線圈電壓為 12VDC 產品測得,數據僅供參考(試驗品數量:n=3)
