PDF 下載ZLJ-400G系列
■接觸器參數
|
型號 |
ZLJ-400G/□ |
ZLJ-400G/B□ |
|
|
觸點形式 |
1H (SPST-NO) |
||
|
觸點材料 |
銀合金 |
||
|
觸點負載 (阻性負載) |
400A×48VDC（DC-1） |
400A×72VDC（DC-1） |
|
|
接觸壓降 |
≤80mV@400A |
||
|
絕緣電阻 |
Min. 100MΩ at 500VDC |
||
|
介質耐壓（相互絕緣的導電部份） |
1000VAC 50 HZ/60 HZ (1 minute)漏電流小于1mA |
||
|
吸合時間 |
Max. 40mSec. |
||
|
釋放時間 |
Max. 40mSec. |
||
|
機械壽命 |
100,000 次 (不帶載) |
||
|
電氣壽命 |
6,000 次 (在額定功率下) |
||
|
工作制式 |
連續工作制 |
||
■?線圈參數
|
型號 |
線圈電壓(V) |
線圈工作電壓（V） |
吸合電壓（V） |
釋放電壓（V） |
啟動電流（A） |
保持電流（A） |
|
ZLJ-400G |
12 |
0.85US～1.1US |
≤70% |
≥10% |
≤9 |
≤0.7 |
|
24 |
≤6 |
≤0.35 |
||||
|
48 |
≤3 |
≤0.2 |
||||
|
60 |
≤3 |
≤0.15 |

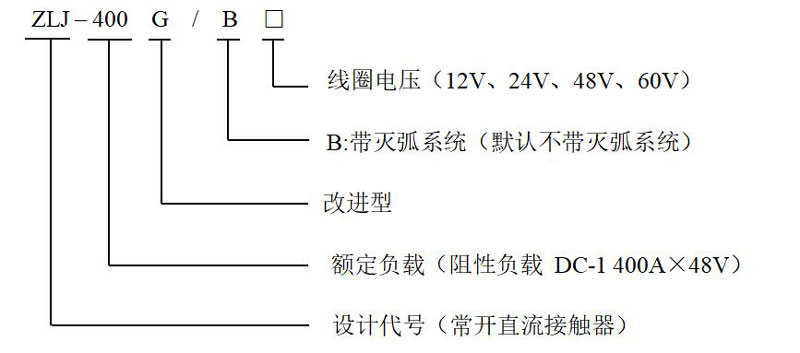

■產品型號釋義
例：ZLJ-400G/48；表示：常開直流接觸器，DC-1負載下額定電流為400A，線圈電壓DC48V 。

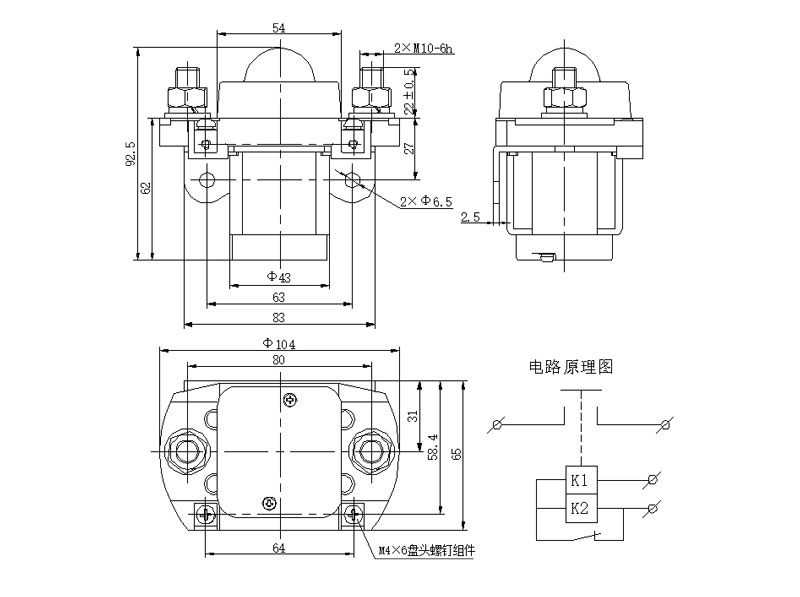

■外形安裝尺寸及電路原理圖
|
尺寸（mm） |
未注尺寸公差（mm） |
|
0～30 |
±0.3 |
|
31～60 |
±0.5 |
|
61～100 |
±1 |
|
大于100 |
±2 |
■注意事項
1.安裝接觸器時主回路接線螺栓螺母擰緊扭矩10～13N.m；控制回路接線螺釘擰緊扭距1～1.5N.m。
2.產品線圈的驅動電路功率必須大于等于產品線圈功率，否則會降低產品的切斷能力。
3.對線圈連續施加的電壓不能超過最大容許電壓。否則，線圈異常發熱會縮短絕緣圖層的壽命。
4.本接觸器非防水結構，請勿在水、溶劑、和油可能接觸到外殼或端子的環境中使用。否則可能因外殼老化或端子腐蝕、污濁而引起異常發熱。
