直流接觸器 ZLJM-1000C

直流接觸器 ZLJM-1000C

■ 主要特征
·100 0A 觸點切換能力
·應用范圍:電信通信設備、工程機械,電瓶車,電動叉車、汽車,火車,船舶,不間斷電源等電控系統
·產品認證: UL
·產品符合 ROHS

直流接觸器ZLJM-C磁保持系列 ZLJM-1000C

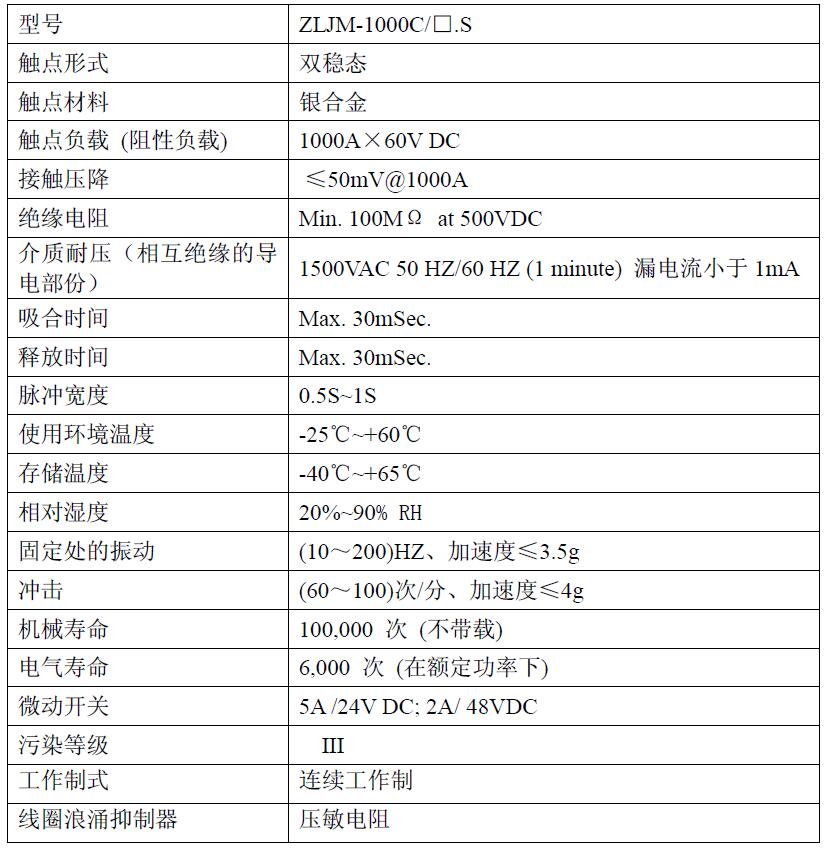

■ 性能參數

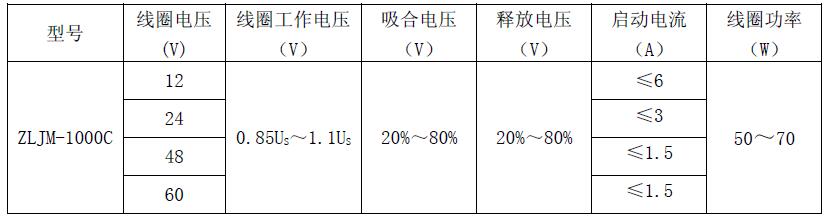

■ 線圈參數

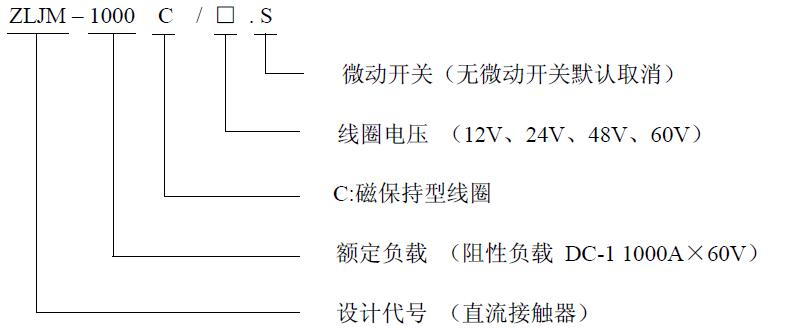

■ 產品型號釋義

例:ZLJM-1000A/48.S;表示:常開接觸器,DC-1 負載下額定電流為1000A,線圈電壓DC48V ,帶輔
助回路微動開關。

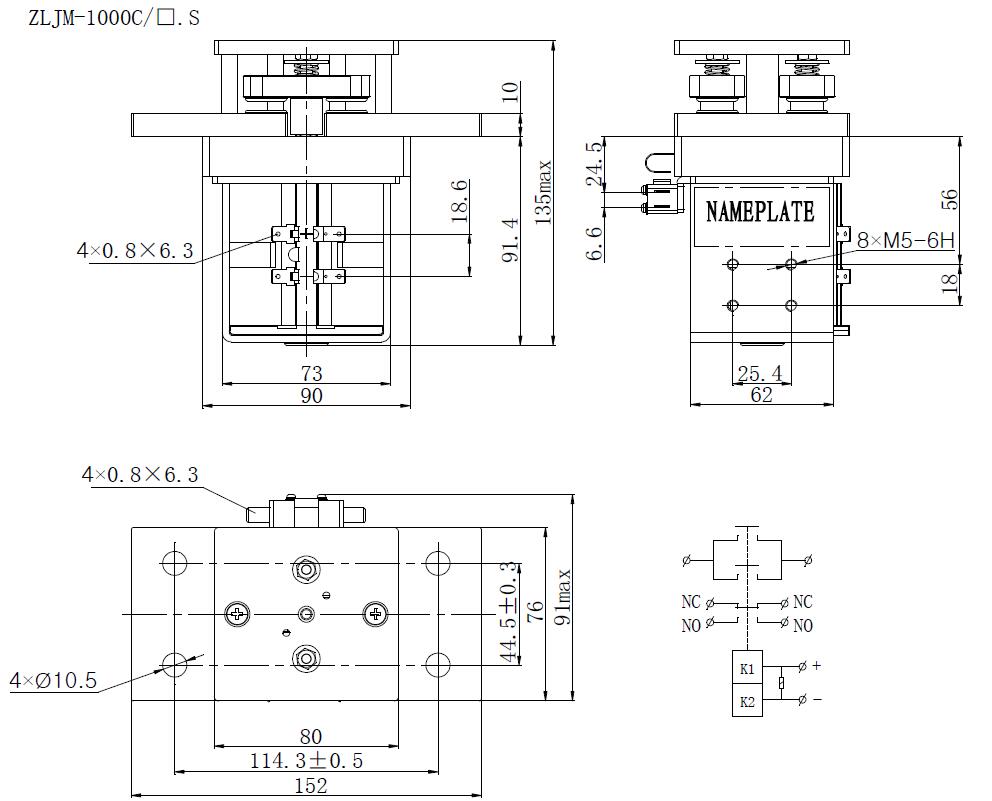

■ 外形安裝尺寸及電路原理圖

尺寸 未注尺寸公差
0~30  ±0.3
30~60  ±0.5
60~100  ±1
大于100  ±2


注: 1. 主回路接線銅排電鍍銀;;
2. 微動開關接線片默認電鍍銀;
3. 產品線圈采取正、負脈沖激勵,激勵500ms≤t≤1s 。線圈不能持續長期通電,操作頻率得超過每分鐘6次,并且脈沖應是方波。正脈沖(“+”接電源正,“-”接電源負)使觸點斷開。線圈去激勵后,器狀態由產 接電源正)使觸點斷開。線圈去激勵后,接觸器觸點狀態由產品內的永磁性磁鋼保持。

■ 注意事項
1. 產品線圈的驅動電路功率必須大于等于產品線圈功率,否則會降低產品的切斷能力。
2. 對線圈連續施加的電壓不能超過最大容許電壓。否則,異常發熱會縮短絕緣圖層壽命
3. 本接觸器非防水結構, 請勿在水、溶劑和油可能接觸到外殼或端子的環境中使用 。否則可能外殼老化或端子腐蝕,污濁而引起異常發熱。
