流接觸器ZLJM-C磁保持系列 ZLJM-1800C

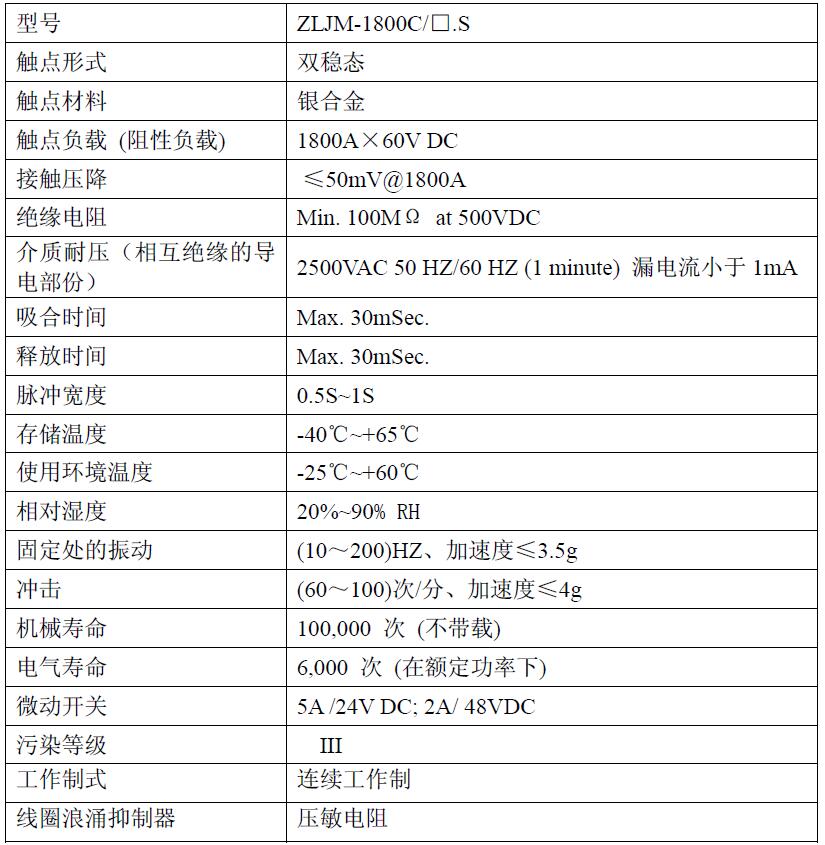

■ 性能參數

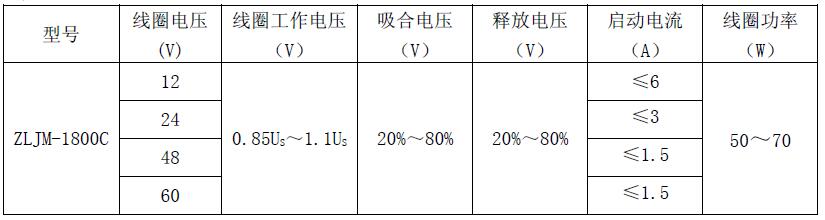

■ 線圈參數

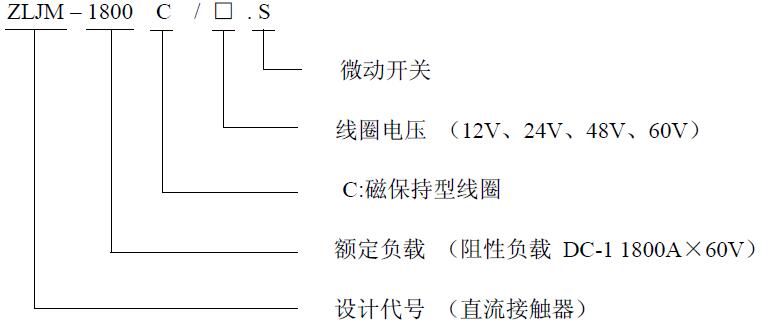

■ 產品型號釋義

例：ZLJM-1800A/48.S；表示：常開接觸器，DC-1 負載下額定電流為1800A,線圈電壓DC48V ，帶輔助回路微動開關。

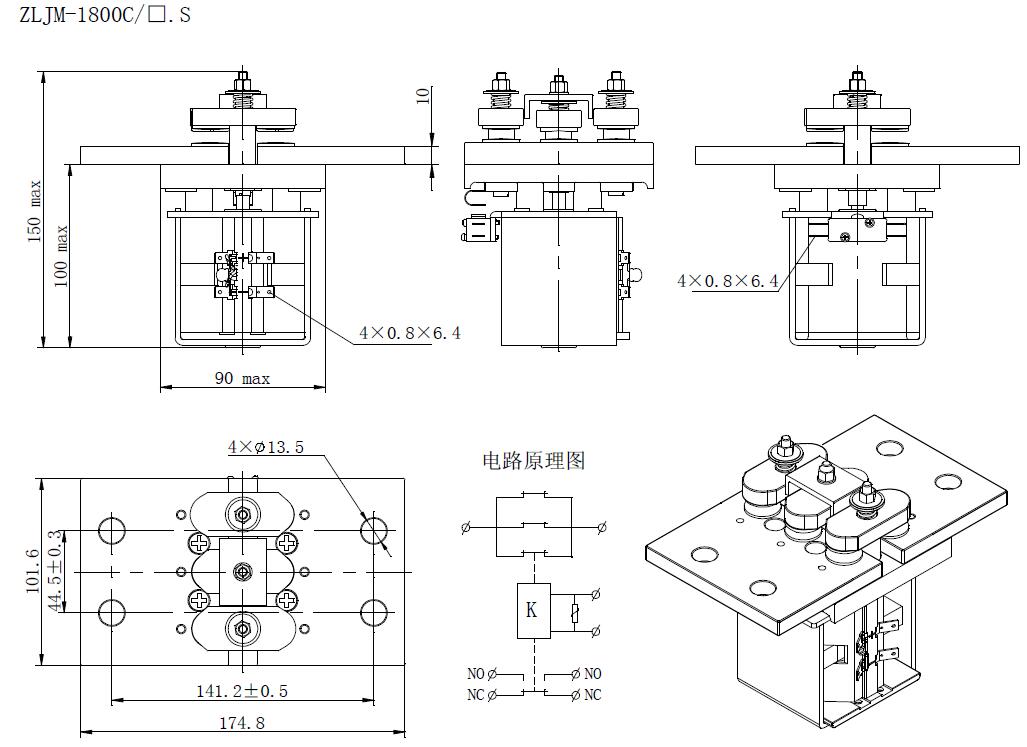

■ 外形安裝尺寸及電路原理圖

注： 1. 主回路接線銅排電鍍銀；；
2. 微動開關接線片默認電鍍銀；
3. 產品線圈采取正、負脈沖激勵，激勵500ms≤t≤1s 。線圈不能持續長期通電，操作頻率得超過每分鐘6次，并且脈沖應是方波。正脈沖（“+”接電源正，“-”接電源負）使觸點斷開。線圈去激勵后，器狀態由產 接電源正）使觸點斷開。線圈去激勵后，接觸器觸點狀態由產品內的永磁性磁鋼保持。

■ 注意事項
1. 產品線圈的驅動電路功率必須大于等于產品線圈功率，否則會降低產品的切斷能力。
2. 對線圈連續施加的電壓不能超過最大容許電壓。否則，異常發熱會縮短絕緣圖層壽命
3. 本接觸器非防水結構， 請勿在水、溶劑和油可能接觸到外殼或端子的環境中使用 。否則可能外殼老化或端子腐蝕，污濁而引起異常發熱。
