主要特征
·40A 觸點切換能力，小巧的體積；
·具有一組橋式常開觸點，觸點回路無極性；
·采用陶瓷釬焊技術，觸頭部分密封充有氫氣， 觸頭不會氧化，能快速切斷在直流高壓；
·應用范圍：儲能系統、電動汽車、光伏逆變器、電信通信設備、AGV系統、太陽能系統，工程機械、 電瓶車、充電樁、火車、船舶、 絞盤、不間斷電源電控系統；

性能參數

注：（a）：在環境溫度下，導線截面積≥10mm2下測得
       （b）：除特別說明外，電氣壽命通斷比為 1s:9s

線圈額定參數（20℃）

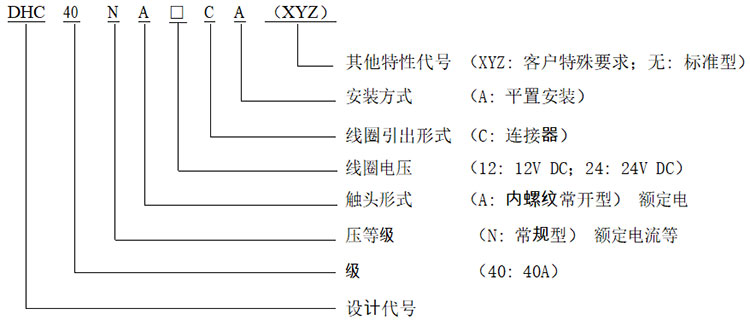

產品型號釋義

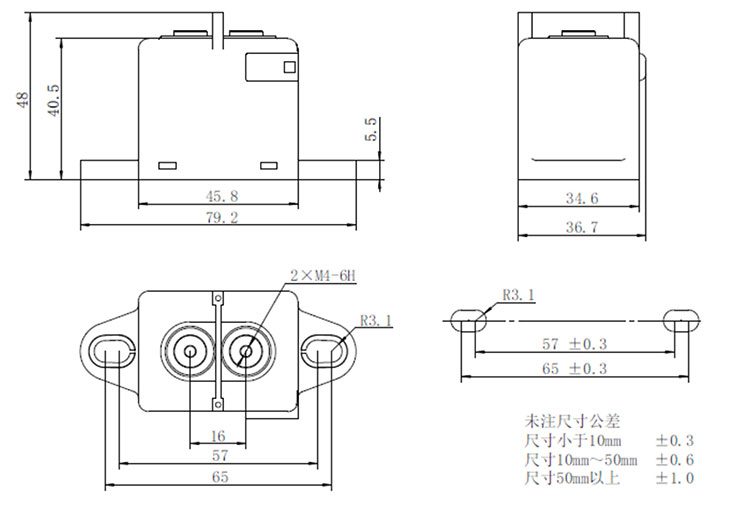

外形尺寸圖、接線圖

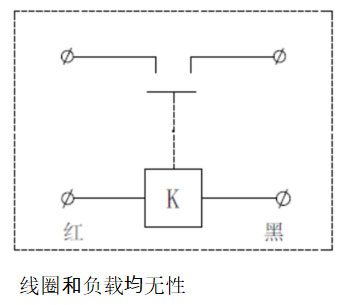

接線圖

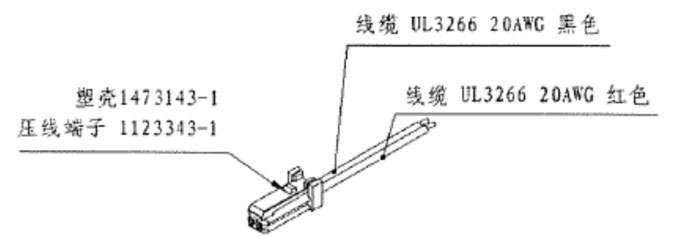

線圈引出方式

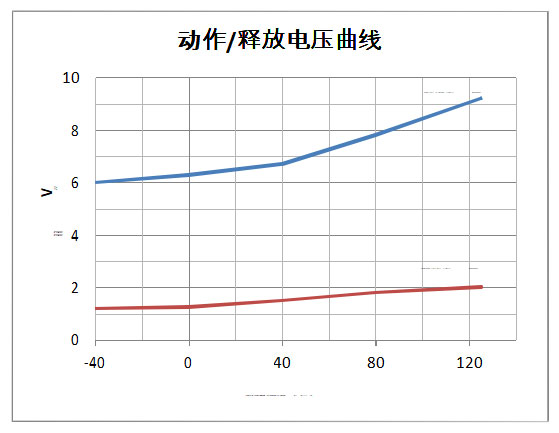

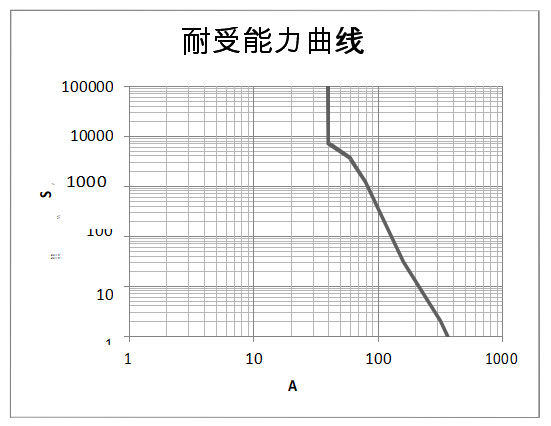

參考曲線圖

注：以上數據在環境溫度為 85℃，導線截面積≥10mm2條件下測得。數據僅作參考，請勿直接用于選擇熔斷器

注：以上數據為隨機抽取線圈電壓為 12VDC 產品測得，數據僅供參考(試驗品數量:n=3)

注意事項

1、本接觸器為直流高壓開閉裝置，在最終故障狀態下，有可能出現不通斷的情況，一旦發生不能 切斷，可能導致異常發熱現象及煙霧，火災等事故。因此，請避免規格以上的操作使用（包括但
不限于線圈額定，負載額定以及電氣壽命等）；應采用在緊急情況下可及時切斷電流負載的電路； 為確保安全，應定期更換部件。
2、本接觸器負載連接端及線圈連接端有極性區別，請務必按照產品表面的標識正確安裝使用， 將端子連接到相反方向時，本規格書中承諾的電氣特性將不能獲得保障。
3、觸點額定值均為阻性負載時的數值。使用L/R≥1ms的感性負載（L負載）的情況下，請與感 性負載并行采取浪涌吸收措施。未采取措施的情況下，可能會造成電氣壽命下降、發生切斷不良。
4、為抑制接觸器線圈的反向電動勢，建議加裝吸收浪涌的非線性電阻（推薦使用可變電阻），若 使用二極管，會使接觸器切斷性能下降。
5、嚴禁將接觸器長時間置于超過產品使用溫度范圍（-40℃~+85℃）的環境中。
6、請避免在強磁界（變壓器、磁鐵的周圍）和發熱物體的附近安裝。
7、為防止出現松動，接觸器安裝時請正確使用墊圈。接觸器安裝處請使用M5螺釘，螺釘鎖緊扭 矩請控制在3N.m~4N.m；負載端的M4安裝螺母鎖緊扭矩請控制在2N.m~3N.m。在扭矩超過范圍的 情況下，產品可能遭到破損。
8、請避免在引出端上粘附油脂等異物，請使用10mm2以上規格的連接導線，否則有可能會造成 引出端部分的異常發熱。
9、對連接器端進行連接時，請使用指定配合的連接器。
10、在接觸器墜落的情況下，原則上請不要再使用。
