DHC300

DHC300

主要特征
·300A 觸點切換能力,小巧的體積;
·具有一組橋式常開觸點,觸點回路有“+”、“-”極性;
·線圈帶節能裝置,保持功耗最大為 4.5W;
·采用陶瓷釬焊技術,觸頭部分密封充有氫氣, 觸頭不會氧化,能快速切斷在直流高壓;
·應用范圍:儲能系統、電動汽車、光伏逆變器、電信通信設備、AGV系統、太陽能系統,工程機械、 電瓶車、充電樁、火車、船舶、 絞盤、不間斷電源電控系統;
·耐壓:耐壓1500V

性能參數

觸點參數 觸點形式 1H(SPST-NO)
額定負載電流 300A
最小適用負載(阻性負載) 1A/12VDC
最大切斷電流 2500A(320VDC)1 次
最大切換電壓 1500V
接觸壓降(初始) ≤80mV@300A
載流能力(a) 300A :持續
450A:60min
600A:20min
1200A:30s
3000A:0.6s
電氣性能 絕緣電阻 100MΩ以上(1000VDC)
介質耐壓 斷開觸點間 3000VAC 1min
觸點與線圈間 2500VAC 1min
動作時間(20℃額定電壓下) ≤30ms (不含回跳時間)
釋放時間(20℃額定電壓下) ≤10ms
回跳時間(20℃額定電壓下) ≤5ms
耐沖擊 穩定性 正弦半波脈沖:11ms ON 時: 196m/s2(20G 以上)
檢測時間:10μs OFF 時:98 m/s2(10G 以上)
強度 正弦半波脈沖:6ms 590 m/s2(50G 以上)
耐振動 10Hz~500Hz 49 m/s2(5G 以上)
壽命 電氣壽命(b) 300A 450VDC 6000 次以上
300A 750VDC 1000 次以上
機械壽命 20 萬次以上
使用條件 使用環境、運輸、存儲環境 溫度-40℃~+85℃
濕度 5%~85%RH(無結冰、凝露)
產品安裝方式 任意
重量 800g

注: (a):在環境溫度下,導線截面積≥100mm2下測得
        (b):除特別說明外,電氣壽命通斷比為 1s:9s

線圈額定參數(20℃)

線圈額定電壓 動作電壓 釋放電壓 最大工作電壓 額定電流(±10%) 額定線圈功耗
12V DC ≤9V DC ≥1V DC 16V DC 接通時:3.75A 保持時:0.375A 接通時:45W(0.2s 接通) 保持時:4.5W
24V DC ≤18V DC ≥2V DC 32V DC 接通時:1.88A 保持時:0.188A 接通時:45W(0.2s 接通) 保持時:4.5W

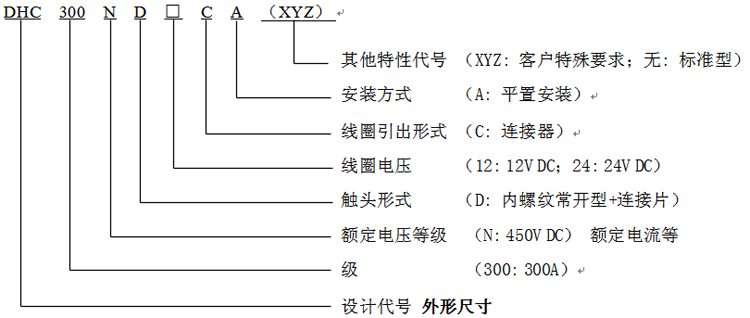

產品型號釋義

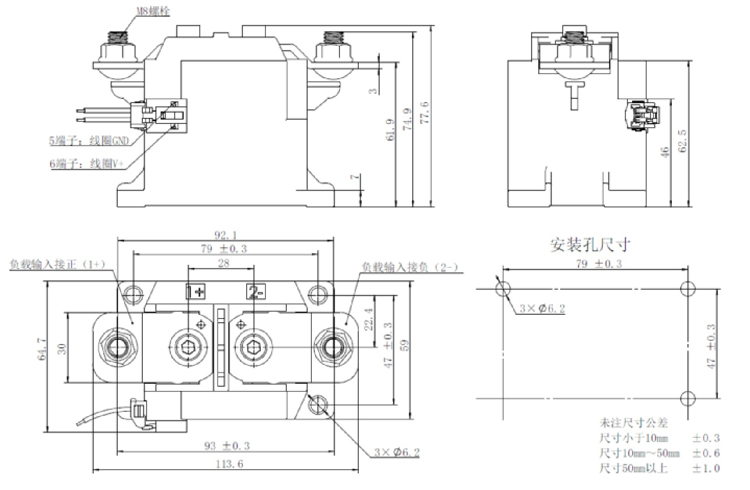

外形尺寸圖、接線圖

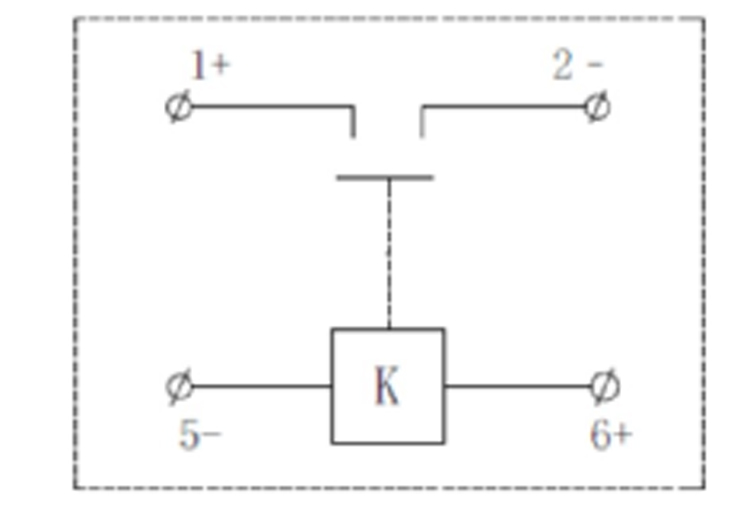

接線圖

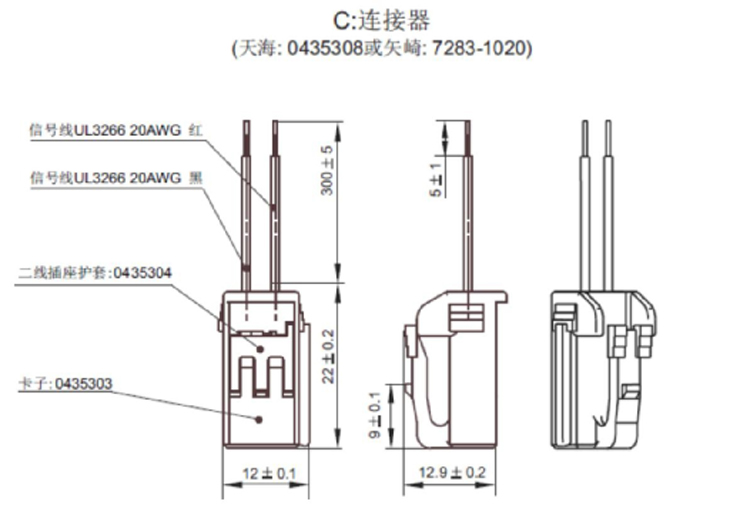

線圈引出方式

注:
1、產品主觸頭按接線柱旁邊標示“1+”的連接負載“+”端,接線柱旁邊的標示“2-”的連接負載 “-”端

參考曲線圖

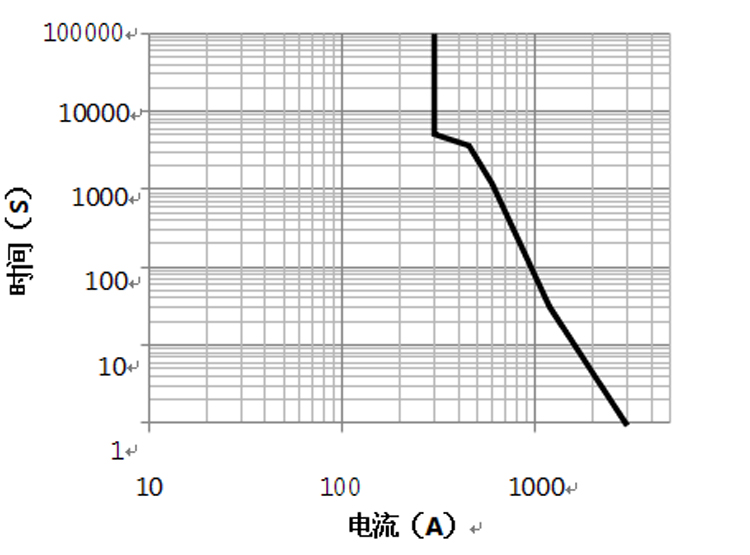

耐受能力曲線

注:以上數據在環境溫度為 85℃,導線截面積≥100mm2條件下測得。數據僅作參考,請勿直接用 于選擇熔斷器

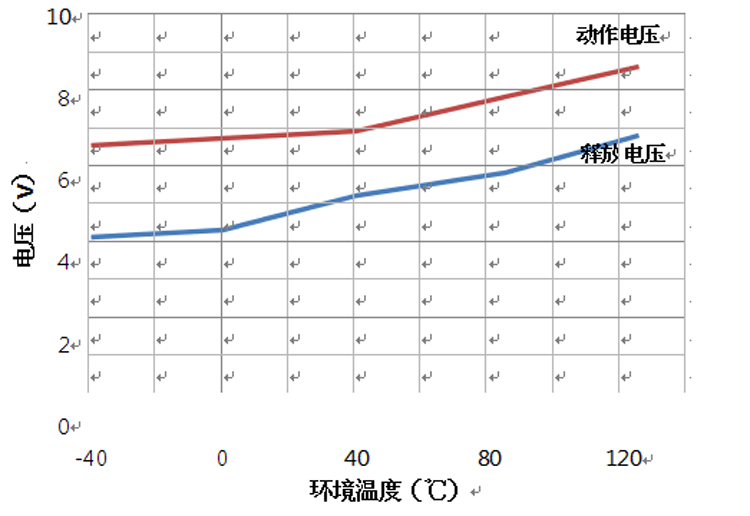

動作/釋放電壓曲線

注:以上數據為隨機抽取線圈電壓為 12VDC 產品測得,數據僅供參考(試驗品數量:n=3)

注意事項
1、本接觸器為直流高壓開閉裝置,在最終故障狀態下,有可能出現不通斷的情況,一旦發生不能 切斷,可能導致異常發熱現象及煙霧,火災等事故。因此,請避免規格以上的操作使用(包括但
不限于線圈額定,負載額定以及電氣壽命等);應采用在緊急情況下可及時切斷電流負載的電路; 為確保安全,應定期更換部件。
2、本接觸器負載連接端及線圈連接端有極性區別,請務必按照產品表面的標識正確安裝使用, 將端子連接到相反方向時,本規格書中承諾的電氣特性將不能獲得保障。
3、觸點額定值均為阻性負載時的數值。使用L/R≥1ms的感性負載(L負載)的情況下,請與感 性負載并行采取浪涌吸收措施。未采取措施的情況下,可能會造成電氣壽命下降、發生切斷不良。
4、本產品內置線圈抑制反向電動勢電路,不需要浪涌抑制裝置。進行動作電壓測試時,不能使 電壓緩慢上升,請通過快速上升沿(階躍式供電方式)對產品線圈驅動,否則接觸器會不動作。 本產品在接通后約0.2s后會進行線圈電流的自動切換,<0.2s的重復通斷操作會引發接觸器故障。
5、嚴禁將接觸器長時間置于超過產品使用溫度范圍(-40℃~+85℃)的環境中。
6、請避免在強磁界(變壓器、磁鐵的周圍)和發熱物體的附近安裝。
7、為防止出現松動,接觸器安裝時請正確使用墊圈。接觸器安裝處請使用M6螺釘,螺釘鎖緊扭 矩請控制在3N.m~4N.m;負載端的M8安裝螺母鎖緊扭矩請控制在9N.m~11N.m。在扭矩超過范圍 的情況下,產品可能遭到破損。
8、請避免在引出端上粘附油脂等異物,請使用100mm2以上規格的連接導線,否則有可能會造成 引出端部分的異常發熱。
9、對連接器端進行連接時,請使用指定配合的連接器。
10、在接觸器墜落的情況下,原則上請不要再使用。
