PDF 下載板載式接觸器DYZ1系列 DYZ1-80D

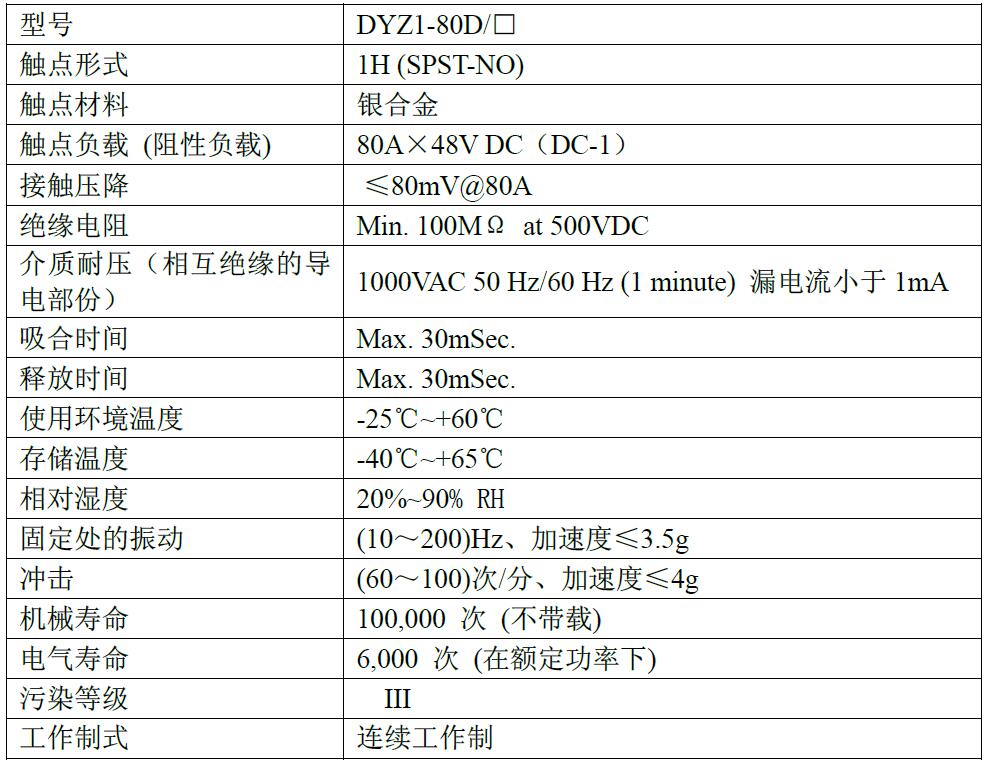

■ 性能參數
■ 線圈參數
| 型號 | 線圈電壓 (V) | 線圈工作電壓 （V） | 吸合電壓 （V） | 釋放電壓 （V） | 保持電流 （A） | 線圈功率 （W） |
| DYZ1-80 | 12 | 0.85Us～1.1Us | ≤70% | ≥10% | ≤0.45 | 4～7 |
| 24 | ≤0.25 | |||||
| 30 | ≤0.20 | |||||
| 36 | ≤0.15 | |||||
| 48 | ≤0.10 | |||||
| 60 | ≤0.10 | |||||
| 72 | ≤0.09 | |||||
| 96 | ≤0.05 | |||||
| 120 | ≤0.05 |

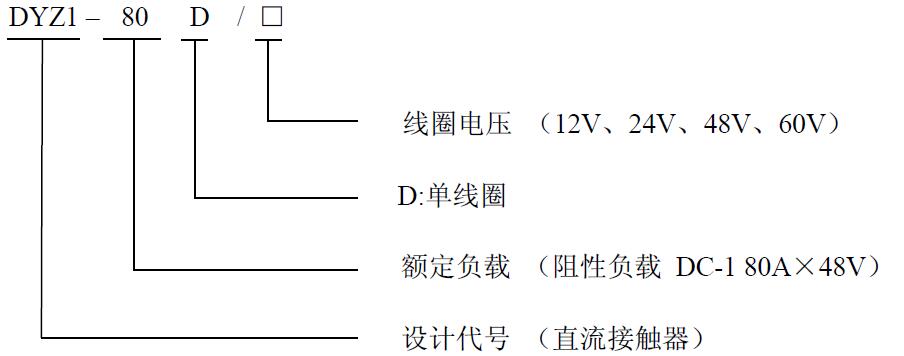

■ 產品型號釋義

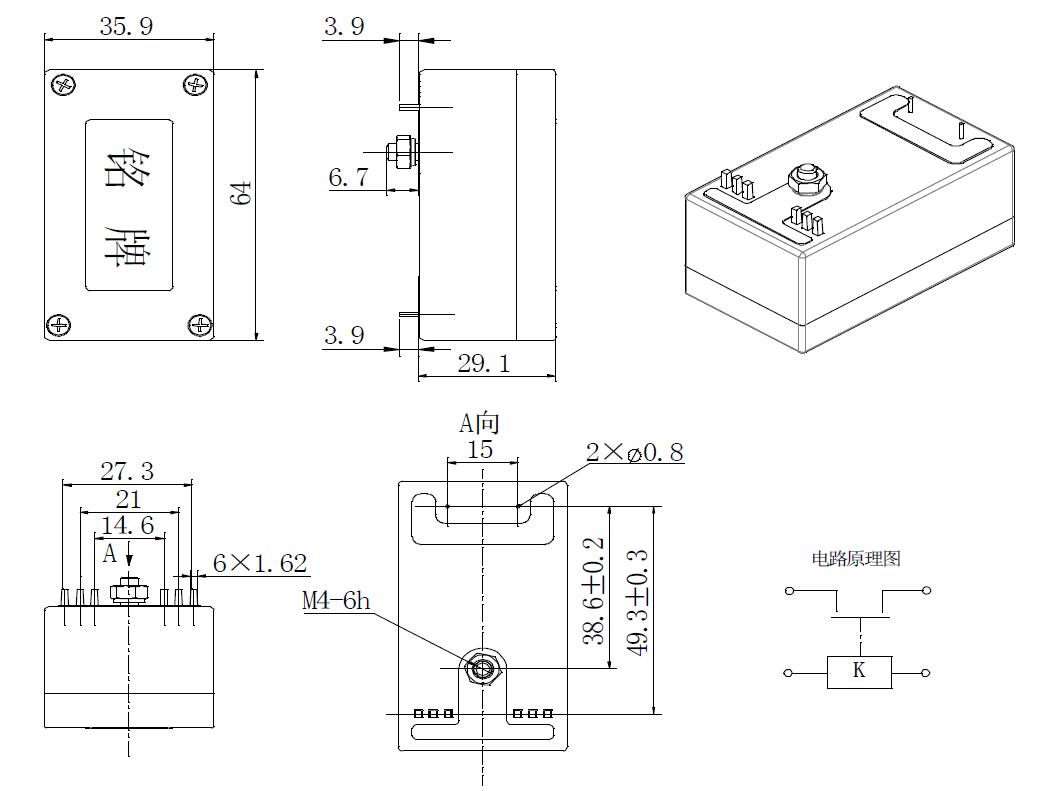

■ 外形安裝尺寸及電路原理圖
| 尺寸（mm） | 未注尺寸公差（mm） |
| 0～30 | ±0.3 |
| 30～60 | ±0.5 |
| 60～100 | ±1 |
| 大于100 | ±2 |
■ 注意事項
1. 產品線圈的驅動電路功率必須大于等于產品線圈功率，否則會降低的切斷能力。
2. 對線圈連續施加的電壓不能超過最大容許。否則，異常發熱會縮短絕緣圖層壽命
3. 本接觸器非防水結構，請勿在水、溶劑和油可能接觸到外殼或端子的環境中使用 。否則可能因外殼老化或端子腐蝕，污濁而引起發熱異常。
