高壓直流接觸器DH200L

高壓直流接觸器DH200L

■ 主要特征
?200A觸點切換能力,小巧的體積;
?具有一組橋式常開觸點,可帶一組常開輔助觸點,觸點回路有“+”、“-”極性;
?應用范圍:電信通信設備、太陽能系統,工程機械、電瓶車、電動汽車、充電樁、火車、船舶、不間斷電源等電控系統;
?安全認證: CCC
?產品符合 ROHS

■ 性能參數

型號 DH200
觸點形式 1H(SPST-NO)
觸點額定負載電流(阻性負載) 200A(DC-1)
最大切斷電流 2000A(320VDC) 1次
接觸壓降 ≤80mV@200A
切換電壓 12~900V DC
標準吸合時間 Max. 40ms.
觸點彈跳時間 Max. 5ms.
釋放時間 Max. 10ms.
振動(正弦波、80~2000HZ、峰值) (80~2000)HZ,≤20g
沖擊(11ms,1/2正弦波、峰值、吸合) ≤20g
工作環境溫度 -40℃~+85℃
相對濕度 20%~90% RH
絕緣電阻 Min. 100MΩ @ 500VDC
介質耐壓(相互絕緣的導電部份) 2200VAC 50 Hz/60 Hz (1 minute)
1000VAC 50Hz/60Hz (1 minute)(輔助觸點間)
漏電流<1mA
電氣壽命 見阻性負載壽命圖
輔助觸點形式 1NO
輔助觸點負載額定值 2A/24V
輔助觸點最小負載 100mA/8V
機械壽命 300000次
產品安裝方式 任意
污染等級
工作制式 連續工作制
產品重量 0.62kg

▇ 線圈參數

型號 線圈電壓 線圈工作電壓 吸合電壓(V) 釋放電壓(V) 線圈功率
(V) (V) (W)
DH200 12 0.85US~1.2US ≤9 ≥1 12~15
24 ≤18 ≥2
48 ≤36 ≥4

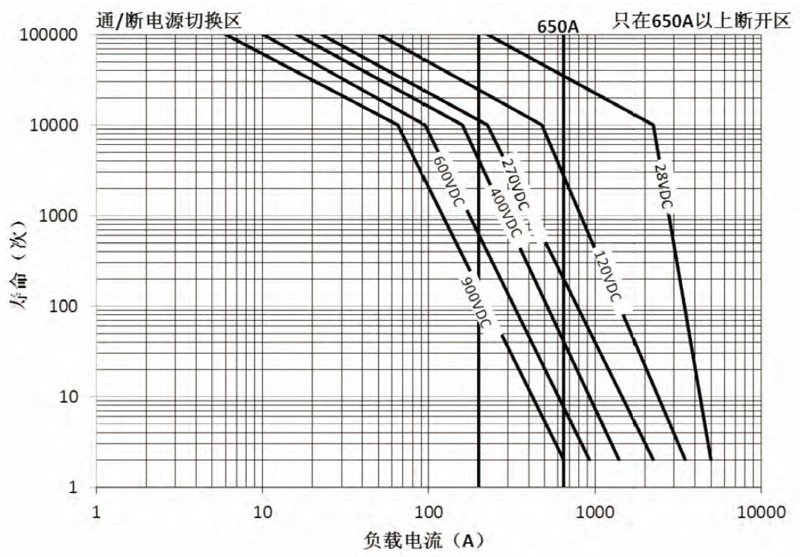

▇ 不同電壓下的阻性負載壽命

注:
1、產品額定電壽命次數基于阻性負載測試,其負載的最大電感不超過300μH;有感性負載需咨詢工廠。
2、上圖根據測試及推斷數據的估算繪制,建議用戶根據實際使用線路中進行測試確認。
3、當產品的介質耐壓、絕緣電阻小于產品參數表中參數時,產品定義為壽命終結。
4、產品最大吸合電流是650A,以避免觸點發生冷焊。

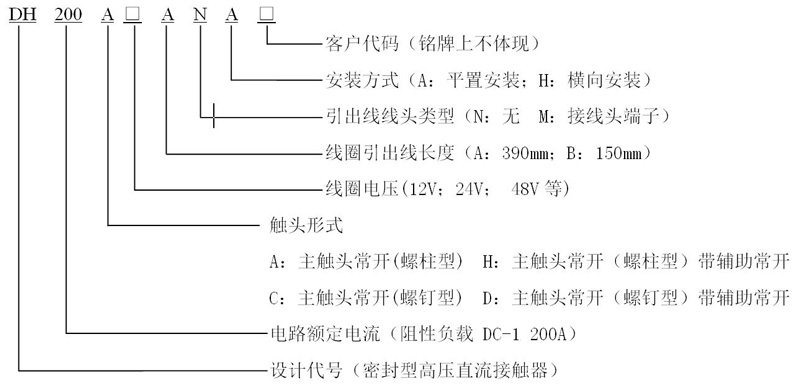

■ 產品型號釋義

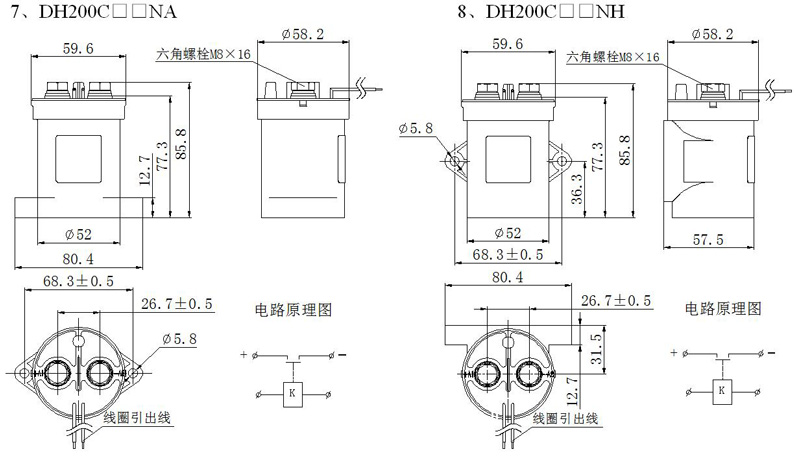

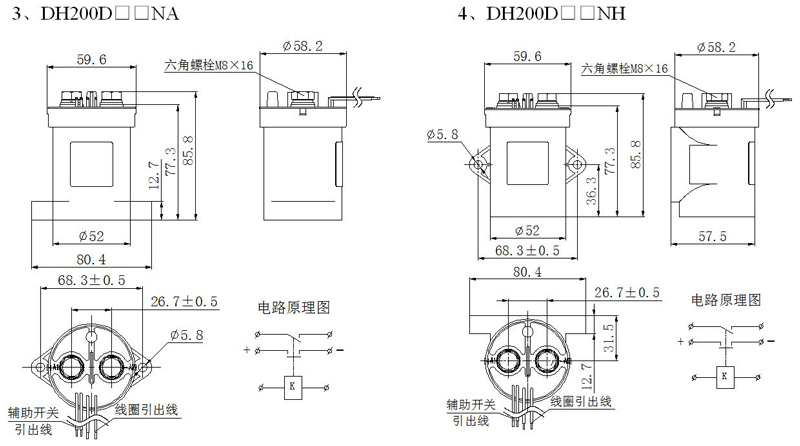

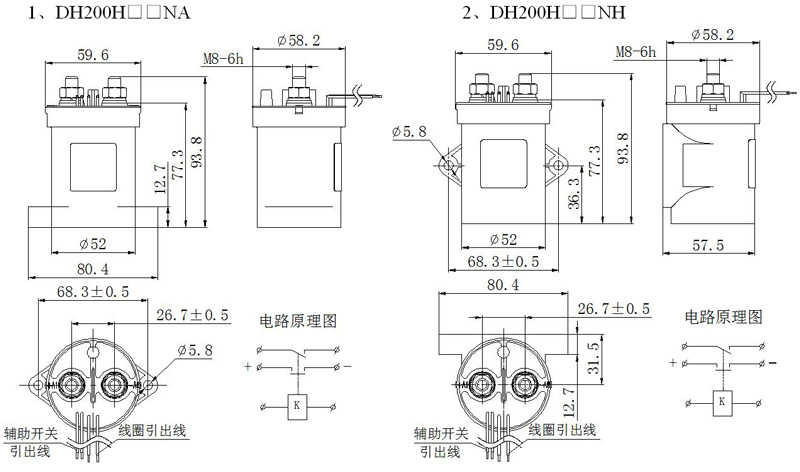

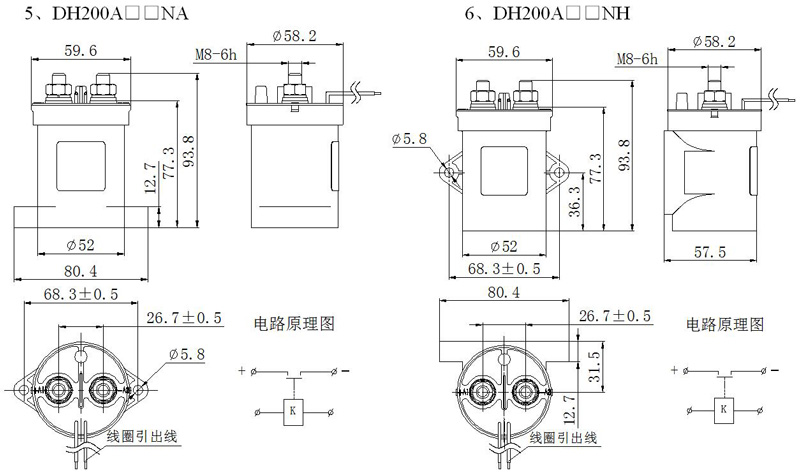

▇ 外形安裝尺寸及電路原理圖
